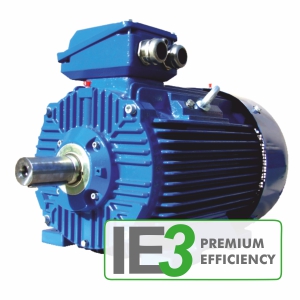

Série 3SIE | Moteurs triphasés "Rendement Premium IE3" avec rotor à cage d'écureuil

Moteurs à usage général à une vitesse avec Rendement Premium IE3 selon la norme IEC60034-30-1 et les prescriptions du Règlement de la Commission (CE) n ° 2019/1781 & 2021/341

VERSION DE CATALOGUE:

Classe de rendement IE3
Service de fonctionnement S1
Tension nominale 400V
Fréquence 50Hz
Vitesse synchrone 3000, 1500 ou 1000 tr/min
Classe d'isolation F
Degré de protection IP55
Température ambiante jusqu'à + 40 ° C
Montage IM1001 (IMB3 - pattes)

D'AUTRES VERSIONS NON CATALOGUES SONT DISPONIBLES SUR DEMANDE

Symbol Hauteur d'axe Nombre de pôles Puissance nominale [kW] Puissance nominale [HP] Vitesse synchrone [tr/min] Couple nominal [Nm]
Réinitialiser
3SIE100L2 100 2 3.0 4.0 3000 9.8
3SIE100L4A 100 4 2.2 3.0 1500 14.3
3SIE100L4B 100 4 3.0 4.0 1500 19.6
3SIE100L6 100 6 1.5 2.0 1000 14.9
3SIE112M2 112 2 4.0 5.5 3000 13.1
3SIE112M4 112 4 4.0 5.5 1500 26.2
3SIE112M6 112 6 2.2 3.0 1000 21.8
3SIE132M2 132 2 9.2 12.3 3000 29.9
3SIE132M2A 132 2 11 15 3000 35.9
3SIE132M4 132 4 7.5 10 1500 48.9
3SIE132M4A 132 4 9.2 12.3 1500 60.2
3SIE132M4B 132 4 11 15 1500 72
3SIE132M6A 132 6 4.0 5.5 1000 39.6
3SIE132M6B 132 6 5.5 7.5 1000 54.7
3SIE132S2A 132 2 5.5 7.5 3000 17.9
3SIE132S2B 132 2 7.5 10 3000 24.4
3SIE132S4 132 4 5.5 7.5 1500 35.9
3SIE132S6 132 6 3.0 4.0 1000 29.7
3SIE160L2 160 2 18.5 25 3000 60.1
3SIE160L4 160 4 15 20 1500 97.1
3SIE160L6 160 6 11 15 1000 108.3
3SIE160M2A 160 2 11 15 3000 35.7
3SIE160M2B 160 2 15 20 3000 48.6
3SIE160M4 160 4 11 15 1500 71.5
3SIE160M6 160 6 7.5 10 1000 73.8
3SIE180L4 180 4 22 30 1500 142.4
3SIE180L6 180 6 15 20 1000 146.9
3SIE180M2 180 2 22 30 3000 71.1
3SIE180M4 180 4 18.5 25 1500 119.8
3SIE200L2A 200 2 30 40 3000 97
3SIE200L2B 200 2 37 50 3000 120
3SIE200L2C 200 2 45 60 3000 145
3SIE200L2D 200 2 55 75 3000 178
3SIE200L4 200 4 30 40 1500 194
3SIE200L4C 200 4 37 50 1500 240
3SIE200L4D 200 4 45 60 1500 290
3SIE200L6A 200 6 18.5 25 1000 179
3SIE200L6B 200 6 22 30 1000 213
3SIE225M2 225 2 45 60 3000 145
3SIE225M2C 225 2 55 75 3000 177
3SIE225M4 225 4 45 60 1500 290
3SIE225M4C 225 4 55 75 1500 354
3SIE225M6 225 6 30 40 1000 290
3SIE225M6C 225 6 37 50 1000 357
3SIE225S4 225 4 37 50 1500 238
3SIE250M2 250 2 55 75 3000 177
3SIE250M2C 250 2 75 100 3000 241
3SIE250M4 250 4 55 75 1500 353
3SIE250M4C 250 4 75 100 1500 483
3SIE250M6 250 6 37 50 1000 357
3SIE250M6C 250 6 45 60 1000 433
3SIE280M2 280 2 90 125 3000 289
3SIE280M2C 280 2 110 150 3000 353
3SIE280M2D 280 2 132 175 3000 423
3SIE280M4 280 4 90 125 1500 576
3SIE280M4C 280 4 110 150 1500 706
3SIE280M6 280 6 55 75 1000 529
3SIE280M6C 280 6 75 100 1000 722
3SIE280S2 280 2 75 100 3000 241
3SIE280S4 280 4 75 100 1500 481
3SIE280S6 280 6 45 60 1000 433
3SIE315L2 315 2 250 335 3000 802
3SIE315L4 315 4 250 335 1500 1608
3SIE315M2A 315 2 132 175 3000 423
3SIE315M2B 315 2 160 220 3000 513
3SIE315M2C 315 2 200 270 3000 641
3SIE315M4A 315 4 132 175 1500 847
3SIE315M4B 315 4 160 220 1500 1026
3SIE315M4C 315 4 200 270 1500 1284
3SIE315M6A 315 6 90 125 1000 866
3SIE315M6B 315 6 110 150 1000 1059
3SIE315M6C 315 6 132 175 1000 1271
3SIE315M6D 315 6 160 220 1000 1540
3SIE315S2 315 2 110 150 3000 353
3SIE315S4 315 4 110 150 1500 706
3SIE315S6 315 6 75 100 1000 722
3SIE80-2A 80 2 0.75 1.0 3000 2.48
3SIE80-2B 80 2 1.1 1.5 3000 3.63
3SIE80-4B 80 4 0.75 1.0 1500 5.0
3SIE90L2 90 2 2.2 3.0 3000 7.2
3SIE90L4 90 4 1.5 2.0 1500 9.9
3SIE90L6 90 6 1.1 1.5 1000 11.2
3SIE90S2 90 2 1.5 2.0 3000 4.9
3SIE90S4 90 4 1.1 1.5 1500 7.2
3SIE90S6 90 6 0.75 1.0 1000 7.6
3SIE112M4A 112 4 5.5 7.5 1500 36.0
3SIE90L8 90 8 0.55 0.75 750 7.5
3SIE90S8 90 8 0.37 0.50 750 5.0
3SIE100L8A 100 8 0.75 1.0 750 9.9
3SIE100L8B 100 8 1.1 1.5 750 14.8
3SIE112M8 112 8 1.5 2.0 750 20.5
3SIE132M8 132 8 3.0 4.0 750 40.4
3SIE132S8 132 8 2.2 3.0 750 29.6
3SIE160L8 160 8 7.5 10 750 100.9
3SIE160M8A 160 8 4.0 5.5 750 53.8
3SIE160M8B 160 8 5.5 7.5 750 74.0
3SIE180L8 180 8 11 15 750 143.9
3SIE225S8 225 8 18.5 25 750 240
3SIE225M8 225 8 22 30 750 285
3SIE250M8 250 8 30 40 750 388
3SIE280S8 280 8 37 50 750 479
3SIE280M8 280 8 45 60 750 582
3SIE315S8 315 8 55 75 750 710
3SIE315M8A 315 8 75 100 750 969
3SIE315M8B 315 8 90 125 750 1163
3SIE315M8C 315 8 110 150 750 1420
3SIE315M8D 315 8 132 175 750 1706
3SIE63-6B 63 6 0.12 0.17 1000 1.24
3SIE71-8B 71 8 0.12 0.17 750 1.68
3SIE80-8A 80 8 0.18 0.25 750 2.42
3SIE80-8B 80 8 0.25 0.33 750 3.41
3SIE355H2D 355 2 355 475 3000 1136
3SIE355ML4C 355 4 355 475 1500 2277
3SIE355H6C 355 6 315 425 1000 3036
3SIE355H6D 355 6 355 475 1000 3425
3SIE355ML2 355 2 200 270 3000 639
3SIE355ML2A 355 2 250 355 3000 801
3SIE355ML2B 355 2 315 425 3000 1009
3SIE355ML4 355 4 200 270 1500 1282
3SIE355ML4A 355 4 250 355 1500 1603
3SIE355ML4B 355 4 315 425 1500 2020
3SIE355ML6A 355 6 200 270 1000 1931
3SIE355ML6B 355 6 250 355 1000 2412
3SIE355ML8A 355 8 160 215 750 2068
3SIE355ML8B 355 8 200 270 750 2581
3SIE355H2E 355 2 400 540 3000 1280
3SIE355H4E 355 4 400 540 1500 2569
3SIE355H6E 355 6 400 540 1000 3851
3SIE355H8D 355 8 250 340 750 3218
3SIE355H8E 355 8 315 430 750 4054
3SIE400H2C 400 2 450 600 3000 1440
3SIE400H2D 400 2 500 680 3000 1600
3SIE400H2E 400 2 560 750 3000 1789
3SIE400H2F 400 2 630 850 3000 2016
3SIE400H4C 400 4 450 600 1500 2884
3SIE400H4D 400 4 500 680 1500 3203
3SIE400H4E 400 4 560 750 1500 3587
3SIE400H4F 400 4 600 810 1500 3843
3SIE400H6C 400 6 450 600 1000 4328
3SIE400H6D 400 6 500 680 1000 4804
3SIE400H8D 400 8 355 480 750 4569
3SIE400H8E 400 8 400 540 750 5148
3SIE450H2B 450 2 710 950 3000 2268
3SIE450H2C 450 2 800 1080 3000 2554
3SIE450H2D 450 2 900 1200 3000 2875
3SIE450H4B 450 4 710 950 1500 4545
3SIE450H4C 450 4 800 1070 1500 5117
3SIE450H4D 450 4 900 1200 1500 5757
3SIE450H4E 450 4 1000 1350 1500 6397
3SIE450H6B 450 6 560 750 1000 5380
3SIE450H6C 450 6 630 850 1000 6053
3SIE450H6D 450 6 710 950 1000 6821
3SIE450H8B 450 8 450 600 750 5776
3SIE450H8C 450 8 500 680 750 6418
3SIE450H8D 450 8 560 750 750 7198
3SIE450H8E 450 8 630 850 750 8087
3SIE500H6A 500 6 800 1080 1000 7678
3SIE500H6B 500 6 900 1200 1000 8638
3SIE500H6C 500 6 1000 1350 1000 9598
3SIE500H8B 500 8 710 950 750 9089
3SIE500H8C 500 8 800 1080 750 10241
3SIE500H8D 500 8 900 1200 750 11522
3SIE500H8E 500 8 1000 1350 750 12802
3SIE200L8 200 8 15 20 750 196
3SIE180L8A 180 8 15 20 750 196
