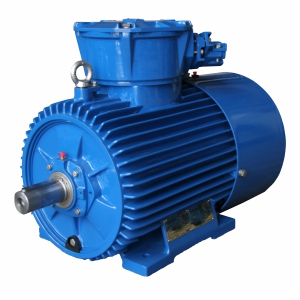

dSg SERIE | Explosionsgeschützte Drehstrom-Asynchronmotoren mit Käfigläufer für die Bergbau-Industrie



Explosionsgeschützte Drehstrommotoren für die Bergbau-Industrie nach Normen IEC60079-0 und IEC60079-1 mit ATEX-Zertifikat. Motoren sind für den Betrieb in Bergwerken bestimmt, die durch die Explosion von Methan und Kohlenstaub (Zone 1 und 2) gefährdet sind, wo explosive Gemische von brennbaren Gasen und Dämpfen von Flüssigkeit mit Luft auftreten können.

Diese Motoren gehören zur Kategorie M2, 2G gemäß der Richtlinie 2014/34 / EU (ATEX)

KATALOGAUSFÜHRUNG:

Betriebsart S1
Nennspannung 500V oder 1000V
Frequenz 50Hz
Synchrondrehzahl 3000, 1500, 1000 oder 750 1/min
Isolierstoffklasse F
Schutzart IP54 bis Baugröße 132/IP55 darüber
Umgebungstemperatur  bis +40°C
Synchrondrehzahl IM1001 (IMB3 - mit Füßen)

Klemmkasten oben mit 1 Kabelverschraubung und 3 Klemmen. Thermischer Schutz der Wicklung und in den Lagern.

WEITERE VOM KATALOG ABWEICHENDE AUSFÜHRUNGEN SIND AUF ANFRAGE ERHÄLTLICH

Symbol Baugröße Polzahl Nennleistung [kW] Nennleistung [HP] Synchrondrehzahl [1/min] Nenndrehmoment [Nm]
Rücksetzen
2SUg200L4A 200 4 18.5 25 1500 121
2SUg200L4B 200 4 22 30 1500 144
2SUg225M4 225 4 30 40 1500 196
2SUg250M4A 250 4 37 50 1500 243
2SUg250M4B 250 4 45 60 1500 294
2SUg280S4 280 4 55 75 1500 361
2SUg280M4 280 4 75 100 1500 487
2SUg200L6 200 6 15 20 1000 148
2SUg225M6A 225 6 18.5 25 1000 181
2SUg225M6B 225 6 22 30 1000 216
2SUg250M6A 250 6 30 40 1000 295
2SUg250M6B 250 6 37 50 1000 362
2SUg280S6 280 6 45 60 1000 440
2SUg280M6 280 6 55 75 1000 539
2SUg200L8 200 8 11 15 750 147
2SUg225M8A 225 8 15 20 750 198
2SUg225M8B 225 8 18.5 25 750 244
2SUg250M8A 250 8 22 30 750 288
2SUg250M8B 250 8 30 40 750 391
2SUg280S8 280 8 37 50 750 484
2SUg280M8 280 8 47 63 750 617
SUg315S4A 315 4 90 120 1500 588
SUg315S4B 315 4 110 150 1500 716
SUg315M4 315 4 132 180 1500 856
SUg355S4 355 4 160 215 1500 1035
SUg355M4 355 4 200 270 1500 1290
SUg355L4 355 4 250 335 1500 1609
SUg315S6 315 6 75 100 1000 736
SUg315M6A 315 6 90 120 1000 881
SUg315M6B 315 6 110 150 1000 1072
SUg355S6 355 6 132 180 1000 1285
SUg355M6 355 6 160 215 1000 1551
SUg355L6 355 6 200 270 1000 1937
SUem400S6B 400 6 250 335 1000 2431
SUem400M6 400 6 300 400 1000 2906
SUg315S8 315 8 55 75 750 719
SUg315M8A 315 8 75 100 750 980
SUg315M8B 315 8 90 120 750 1173
SUg355S8 355 8 110 150 750 1429
SUg355M8A 355 8 132 180 750 1715
SUg355M8B 355 8 160 215 750 2073
SUem400M8A 400 8 200 270 750 2592
SUem400M8B 400 8 235 315 750 3041
SUg355S10A 355 10 75 100 600 1226
SUg355S10B 355 10 90 120 600 1469
SUg355M10A 355 10 110 150 600 1793
SUg355M10B 355 10 132 180 600 2144
SUem400M10A 400 10 132 180 600 2151
SUem400M10B 400 10 160 215 600 2599
SUem400M10C 400 10 200 270 600 3248
SUg355S12 355 12 75 100 500 1477
SUg355M12A 355 12 90 120 500 1769
SUg355M12B 355 12 105 140 500 2059
SUem400S12B 400 12 110 150 500 2189
SUem400M12A 400 12 125 170 500 2467
SUem400M12B 400 12 145 195 500 2849
