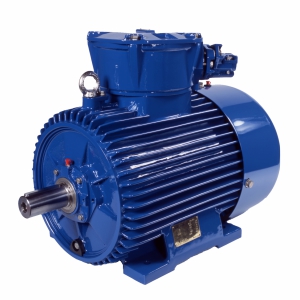

Seria (E)cSgb | Trójfazowe silniki klatkowe przeciwwybuchowe dla przemysłu chemicznego

Silniki przeznaczone do napędu urządzeń instalowanych w przestrzeniach (strefach 1 lub 2), w których mogą powstać mieszaniny wybuchowe palnych gazów i par cieczy z powietrzem zaliczane do grupy II, klasy temperatury T5 (maksymalna temperatura powierzchni silnika nie przekracza 100°C) lub niżej. Zapewniają wysoki stopień bezpieczeństwa – są urządzeniami kategorii 2G wg Dyrektywy 94/9/WE (ATEX). Silniki spełniają wymagania norm: PN-EN 60034-1 oraz PN-EN 60079-0, PN-EN 60079-1, PN-EN 60079-7.

WYKONANIE PODSTAWOWE:

Praca ciągła S1
Napięcie zasilania 400V
Częstotliwość zasilania 50Hz
Prędkości obrotowe 3000, 1500 lub 1000 obr/min
Klasa izolacji F
Stopień ochrony IP54 do wielkości 132/IP55 powyżej
Temperatura otoczenia od -20°C do +40°C
Forma wykonania IM1001 (IMB3 - na łapach)

Skrzynka zaciskowa u góry silnika z jednym wpustem kablowym. 3 zaciski prądowe dostępne w skrzynce.

INNE WYKONANIA ZGODNIE Z ŻYCZENIEM KLIENTA UZGODNIONE Z PRODUCENTEM

Symbol Wielkość mechaniczna Ilość biegunów Moc znamionowa [kW] Moc znamionowa [HP] Prędkość synchroniczna [obr/min] Moment znamionowy [Nm]
Resetuj
(E)CSg(b)80-2A 80 2 0.75 1 3000 2.6
(E)CSg(b)80-2B 80 2 1.1 1.5 3000 3.8
(E)CSg(b)80-4A 80 4 0.55 0.75 1500 3.8
(E)CSg(b)80-4B 80 4 0.75 1 1500 5.1
(E)CSgb90S2 90 2 1.5 2 3000 5
(E)CSgb90L2 90 2 2.2 3 3000 7.3
(E)CSgb90S4 90 4 1.1 1.5 1500 7.5
(E)CSgb90L4 90 4 1.5 2 1500 10.2
(E)CSgb100L2 100 2 3 4 3000 9.9
(E)CSgb100L4A 100 4 2.2 3 1500 14.7
(E)CSgb100L4B 100 4 3 4 1500 20.2
(E)CSgb100L6 100 6 1.5 2 1000 14.9
(E)CSg112M2 112 2 4 5.5 3000 13.3
(E)CSg112M4 112 4 4 5.5 1500 26.6
(E)CSg112M6 112 6 2.2 2.9 1000 21.8
(E)CSg132S2A 132 2 5.5 7.5 3000 18
(E)CSg132S2B 132 2 7.5 10 3000 24.5
(E)CSg132S4 132 4 5.5 7.5 1500 36.2
(E)CSg132M4 132 4 7.5 10 1500 49.4
(E)CSg132M6B 132 6 5.5 7.5 1000 55
(E)cSg160M2A-EP 160 2 11 15 3000 36
(E)cSg160M2B-EP 160 2 15 20 3000 49
(E)cSg160L2-EP 160 2 18.5 25 3000 60
(E)cSg160M4-EP 160 4 11 15 1500 72
(E)cSg160L4-EP 160 4 15 20 1500 98
(E)cSg160M6-EP 160 6 7.5 10 1000 74
(E)cSg160L6-EP 160 6 11 15 1000 109
(E)cSg160M8A-EP 160 8 4 5.5 750 54
(E)cSg160M8B-EP 160 8 5.5 7.5 750 74.5
(E)cSg160L8-EP 160 8 7.5 10 750 101
(E)cSg180M2-EP 180 2 22 30 3000 71
(E)cSg180M4-EP 180 4 18.5 25 1500 121
(E)cSg180L4-EP 180 4 22 30 1500 143
(E)cSg180L6-EP 180 6 15 20 1000 147
(E)cSg180L8-EP 180 8 11 15 750 144
(E)cSg200L2A-EP 200 2 30 40 3000 97
(E)cSg200L2B-EP 200 2 37 50 3000 119
(E)cSg200L4-EP 200 4 30 40 1500 195
(E)cSg200L6A-EP 200 6 18.5 25 1000 180
(E)cSg200L6B-EP 200 6 22 30 1000 214
(E)cSg200L8-EP 200 8 15 20 750 195
(E)cSg(b)225M2-EP 225 2 45 60 3000 145
(E)cSg(b)225S4-EP 225 4 37 50 1500 240
(E)cSg(b)225M4-EP 225 4 45 60 1500 290
(E)cSg(b)225M6-EP 225 6 30 40 1000 292
(E)cSg(b)225S8-EP 225 8 18.5 25 750 240
(E)cSg(b)225M8-EP 225 8 22 30 750 286
(E)cSgb250M2-EP 250 2 55 75 3000 177
(E)cSgb250M4-EP 250 4 55 75 1500 354
(E)cSgb250M6-EP 250 6 37 50 1000 359
(E)cSgb250M8-EP 250 8 30 40 750 388
(E)cSgb280S2-EP 280 2 75 100 3000 241
(E)cSgb280M2-EP 280 2 90 125 3000 289
(E)cSgb280S4-EP 280 4 75 100 1500 482
(E)cSgb280M4-EP 280 4 90 125 1500 579
(E)cSgb280S6-EP 280 6 45 60 1000 436
(E)cSgb280M6-EP 280 6 55 75 1000 533
(E)cSgb280S8-EP 280 8 37 50 750 479
(E)cSgb280M8-EP 280 8 45 60 750 583
(E)cSgb315S2-EP 315 2 110 150 3000 353
(E)cSgb315M2A-EP 315 2 132 180 3000 424
(E)cSgb315M2B-EP 315 2 160 220 3000 514
(E)cSgb315S4-EP 315 4 110 150 1500 710
(E)cSgb315M4A-EP 315 4 132 180 1500 848
(E)cSgb315M4B-EP 315 4 160 220 1500 1026
(E)cSgb315S6-EP 315 6 75 100 1000 727
(E)cSgb315M6A-EP 315 6 90 125 1000 873
(E)cSgb315M6B-EP 315 6 110 150 1000 1066
(E)cSgb315S8-EP 315 8 55 75 750 715
(E)cSgb315M8A-EP 315 8 75 100 750 972
(E)cSgb315M8B-EP 315 8 90 125 750 1166
